Osprzet

Zasilacze

By móc używać PNA, lub Colibri na pokładzie szybowca, wymagane jest odrębne zasilanie tych urządzeń: 5 Volt dla PNA i 12 Volt dla Colibri. Zasilanie o napięciu 5-ciu Volt uzyskiwane jest poprzez reduktor napięcia, zabudowanego wewnątrz obudowy akumulatora. W zależności od długości planowanego lotu, niezbędne jest odpowiednio dobrane zasilanie, po to, by nie nastąpiło przedwczesne wyładowanie akumulatora i tym samym przerwa w zasilaniu. Jeżeli uwzględnimy pobory prądu około 100 mA loggera oraz 800 mA lusterka, to nie trudno nam dobrać będzie akumulator o odpowiedniej pojemności.
Lusterko Loox N560 pobiera nieco więcej prądu niż logger, ponieważ posiada własny ekran, umożliwiający wyświetlanie symboli nawet przy słońcu. Posiada również własny, wewnętrzny akumulator, który jest rozładowywany w momencie braku zewnętrznego zasilania. W praktyce, akumulator o pojemności 7,2 Ah jest zupełnie wystarczający, nawet dla dłuższego lotu szybowcowego.




Reduktor napiecia

Na zdjęciu pokazany jest reduktor napięcia nie wymagający dużych kosztów nakładu. 5 Volt dla zasilania lusterka otrzymujemy poprzez reduktor, zaś 12 Volt dla loggera bezpośrednio z akumulatora.



Kabel

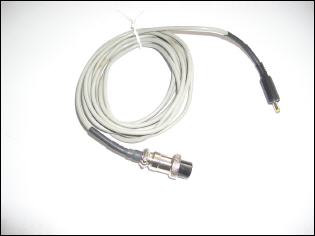

Kabel, który łączy lusterko 5-cioma Voltami z podstawowym zasilaczem.

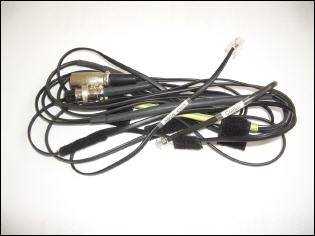

Ten zestaw połączeń przewodów ma na celu zasilanie lusterka i loggera oraz umożliwienie transmisji danych pomiędzy tymi urządzeniami.

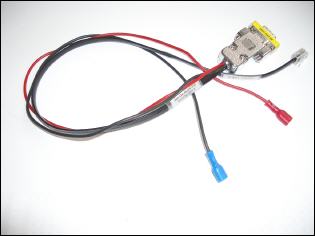

Kabel ten umożliwia połączenie loggera poprzez wejście com z lokalnym komputerem, w celu transmisji danych oraz obejrzenie zapisu naszego lotu. Równocześnie za jego pomocą zasilany jest logger bezpośrednio z akumulatora.

Mocowanie

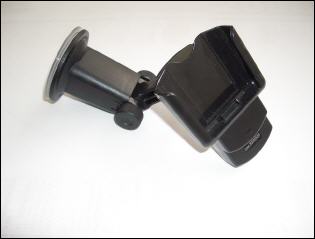

Typowy zasysysowy uchwyt mocowania lusterka w szybowcu, posiadający m.in. gniazdko RJ10/4 dla podłączenia kabla zasilania i transmisji danych, gniazdko do wyłącznego zasilania 5 Voltowego, przełącznik zał/wył, zabudowany głośnik oraz lampkę sygnalizacji podłączenia zasilania.

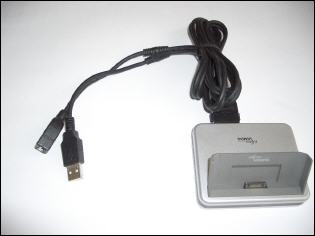

Podstawka jak na zdjęciu, służy do podłączenia lusterka Loox N560 poprzez kabel USB do komputera. Zarówno podstawka (Dockstation) jak i kabel USB są dostarczane w komplecie przy zakupie komputera.

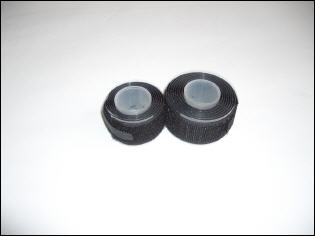

Aby nasze połączenia kablowe między: podstawowym zasilaniem akumulatorowym, loggerem Colibri i lusterkiem nie przeszkadzały w kabinie szybowca, można je łatwo przyczepić rzepami.
